• Rissfreie Lösung für jedes Badezimmer
  • Funktion als Bewehrungsplatte
  • Freie Spannweiten von 1200 mm einfach möglich

Duofor Schwalbenschwanzplatten

Duofor Schwalbenschwanzplatten bieten eine optimale Kombination aus Leichtbau und hoher Tragfähigkeit. Dank ihrer hohen Dimensionsstabilität sind sie einfach zu montieren und beschleunigen den Bauprozess ohne Qualitätseinbußen. Duofor Schwalbenschwanzplatten, die intelligente Lösung für einen soliden und dauerhaften Boden.Ansicht Verkaufsstellen

Was ist ein Schwalbenschwanzplatte?

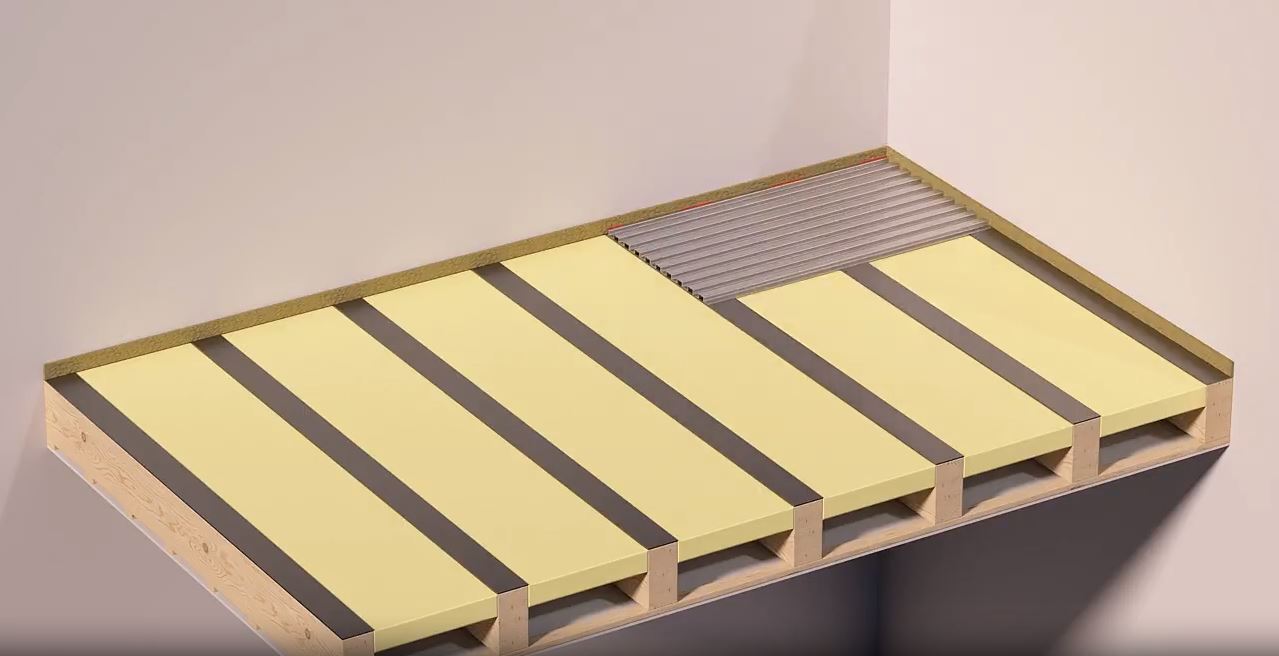

Möchten Sie einen Holzboden ohne Risse für die Verlegung von Fliesen vorbereiten? Dann ist die Duofor®-Schwalbenschwanzplatte ideal für diesen Zweck! Die Schwalbenschwanzplatte verteilt das Gewicht gleichmäßig auf die Bodenbalken.

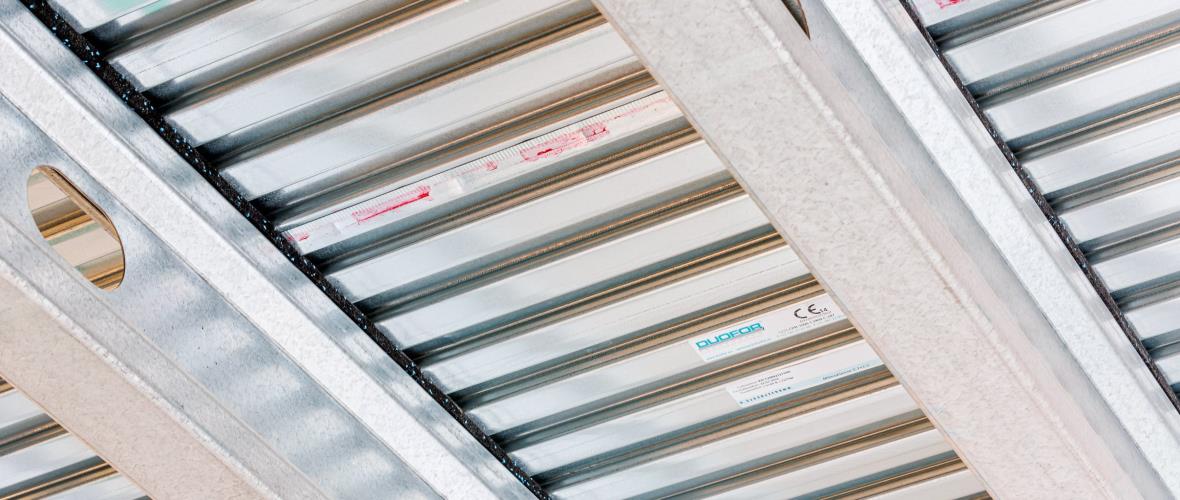

Schwalbenschwanzbleche sind gewalzte und selbsttragende Bewehrungsbleche aus Stahl. Diese Bleche werden als Bewehrung und verlorene Schalung für dünne (schlanke) Leichtbaudecken verwendet. Dies geschieht hauptsächlich auf Holz- und Stahltragwerken. Mit den schwalbenschwanzförmigen Duofor-Blechen sind freie Spannweiten von 1200 mm leicht zu erreichen.



Anwendungen von Schwalbenschwanzplatten

Schwalbenschwanzbleche bieten zahlreiche Lösungen. Sie werden als Bewehrung von schlanken Leichtbetondecken verwendet. In 95% der Fälle ist keine zusätzliche Bewehrung erforderlich. Duofor-Bleche zeichnen sich durch ihre hohe Formstabilität aus. Die schwalbenschwanzförmigen Platten passen perfekt zusammen und sind einfach auf einander klicken. Dadurch lassen sich die Platten ab 35% schneller verarbeiten. Im Bad beispielsweise bieten die Schwalbenschwanzplatten eine rissfreie Lösung, die teure Entkopplungsmatten überflüssig macht. Darüber hinaus können die Platten für diese Anwendungen verwendet werden.Ansicht Verkaufsstellen

Flexibilität, Einfühlungsvermögen und Nachhaltigkeit sind die Säulen für die (Weiter-)Entwicklung unserer intelligenten Gebäudekonzepte.
Ansicht Verkaufsstellen

Vorteile der Schwalbenschwanzplatte

Die Wahl von Schwalbenschwanzblechen bringt mehrere Vorteile mit sich. Die Bleche haben eine höhe zulässige Belastung und eine geringe Bodendicke. Außerdem lassen sich die Platten dank ihrer hohen Maßhaltigkeit und ihres geringen Eigengewichts leicht verarbeiten. Schwalbenschwanzplatten werden zum Beispiel in Bädern, Küchen und Etagenböden mit Holzunterboden eingesetzt. Durch die Verwendung von Duofor® Schwalbenschwanzplatten schaffen Sie einen stabilen Unterboden. Durch die Verwendung der Schwalbenschwanzplatten ist der Estrich wasserdicht.

  • Konstruktiv leichte, starre Böden
  • Feuerbeständige Böden
  • Luft- und Trittschallböden
  • Fertigstellung mit Zement-estrich, Fließestrich, Beton und Leichtbeton
  • 35% schnellere Verarbeitung, Bahnen können ineinander verlegt werden



Duofor

Maßgeschneiderte Schwalbenschwanzplatten kaufen

Bei Duofor können Sie schnell und einfach Schwalbenschwanzplatten kaufen. Seit 2001 sind wir ein zuverlässiger Lieferant von DF16 und DF48 Schwalbenschwanzplatten. Jede Schwalbenschwanzplatte wird im Hause Duofor produziert und an den Baustoffhändler geliefert.

Das Verlegen eines neuen Systembodens ist mit Hilfe der Platten sehr einfach. Wir Ihnen ein maßgeschneidertes Produkt anbieten und alle Platten können in jedem Projekt verwendet werden. Neben den Schwalbenschwanzplatten liefert Duofor auch schalldämmende Materialien für Bodenkonstruktionen. Finden Sie den nächstgelegenen Händler wo Sie ihre Duofor Schwalbenschwanzplatten kaufen kann.Ansicht Verkaufsstellen

Jede Schwalbenschwanzplatte wird gemäß ISO 9001-2008 und ISO 14001-2015 hergestellt und wurde daher umfassend nach dieser Norm getestet.

Duofor

Häufig gestellte Fragen zu Schwalbenschwanzplatten

Verwendung und Bauverordnungen

Duofor® Schwalbenschwanzplatten werden EN1090-1 produziert und sind CE gekennzeichnet.

Produktion nach NEN-EN ISO 9001:2008

Stahlqualität S320GD mit mindestens 275 g Zink/m². Umweltklasse / Erlaubte Anwendungsgebiete:
C1: Beheizte Gebäude mit einer normalen Atmosphäre. Zinkqualität Z100 (100 g Zink/m²)
C2. Unbeheizte Gebäude mit einer Atmosphärein, in der Kondensatz auftreten kann. Zinkqualität Z275 (275 g Zink/m²)

Achtung! Eine Unterschreitung der zugelassenen Werte verkürzt die Lebensdauer der Bewehrung der Platten!

Wie hoch ist der Feuerwiderstand?

Die Duofor® Schwalbenschwanzplatte hat einen Feuerwiderstand von 60 Minuten. Eine Holzdielung oder eine Holzplatte ist nicht unbedingt notwendig. Die Stärke der Holzbalken hingegen ist entscheidend für den Feuerwiderstand. Die Unterdecke stellt lediglich einen zusätzlichen, weniger entscheidenden Feuerschutz dar. Duofor rechnet die Gesamtkonstruktion für Sie durch.

Wie erhält man wasserdichte Randabschlüsse?

Der Randanschluss wird im Eckbereich mit handelsüblichen Abdichtungsstreifen wasserundurchlässig abgedichtet. Die Abdichtungsstreifen werden horizontal und vertikal zum Fußboden und zur Wand verklebt.

Wie lange muss der Zement trocknen?

Nach drei Tagen kann der Fußboden vorsichtig betreten werden. Nach einer Woche hat der Fußboden etwa 80% seiner endgültigen Festigkeit. Faustregel: Eine Woche pro cm Zementschicht.

Kann Zementestrich verwendet werden?

Ja, die Duofor Fußböden sind sowohl mit Beton als auch mit Zementestrich (Qualitätsklasse mindestens C20) verwendbar.

Wie sind Duofor® Schwalbenschwanzplatten verbunden?

In der Länge: Die erste und dritte Platte werden mit dem Aufkleber versehen, die zweite und vierte Platte werden mit dem Aufkleber nach oben gelegt.
In der Breite: Die Farbcodierung auf der Farbcodierung

Wie werden Duofor® Schwalbenschwanzplatten zugeschnitten?

Zum Zuschneiden der Schwalbenschwanzplatten kann ein handelsüblicher Winkelschleifer verwendet werden.

Muss man Duofor® Schwalbenschwanzplatten bei den Zementarbeiten stützen?

Bei einem Achsmaß ab 1100 mm muss für die Aushärtung ein Stützträger unter die Platten gestellt werden. Beim Verlegen der Platten muss aus Sicherheitsgründen eine Bohle über die Platten gelegt werden.

Wie überlappen Duofor® Schwalbenschwanzplatten in Längs- und Querrichtung?

Auf Balken: In Längsrichtung Überlappung  zwischen 50 und 100 mm direkt auf dem Balken.
Auf Dielung: In Längsrichtung kann die Überlappung nach freier Wahl zwischen 50 und 100 mm erfolgen. In der Breite werden die Profile nur mit der Außenseite aufeinander gelegt, Farbmarkierung auf Farbmarkierung.

Wie werden Duofor® Schwalbenschwanzplatten miteinander verbunden?

In der Länge: Die erste und dritte Platte werden mit dem Aufkleber nach unten verlegt, die zweite und vierte Platte werden mit dem Aufkleber nach oben verlegt.
In der Breite: Farbkennzeichnung auf Farbkennzeichnung.

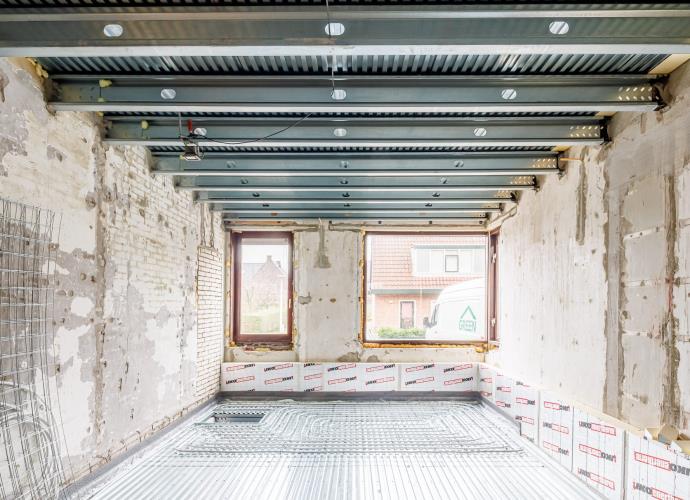

Wie wird eine Fußbodenheizung eingebaut?

Die Fußbodenheizungsrohre müssen quer zur Profilrichtung angebracht werden. Die Heizungsrohre und Schläuche werden mit dem DuoKlip ((Ø 16 bis 22 mm) befestigt.

Werden die Fliesen direkt auf dem Estrich verklebt?

Achtung!
Die Fliesen dürfen nicht direkt auf dem Estrich der Schwalbenschwanzplatten verlegt werden. Die Fliesen werden auf einer handelsüblichen Mörtel- oder Fliesenkleberschicht verlegt.

Benötigt man eine zusätzlich Bewehrung und Erdung?

Nein, die Duofor® Schwalbenschwanzplatte dient gleichzeitig als Bewehrung.
Nein, Sie können direkt auf der Platte erden.

Wie viel Kilogramm Zement werden pro Quadratmeter benötigt?

Zementestrich auf er Platte: Qualität C20, Verbrauch 25 kg/m²/cm.
Beton auf der Platte: Qualität C20/25, Verbrauch 25 kg/m²/cm.
Achtung!
Rechnen Sie mit 20 kg/m² extra für die Ausfüllung der Platten.

Wieviel Zement muss aufgebracht werden?

Fußböden mit Dielung: 20 mm
Standardfußböden: 34 mm
Schallgedämmten Fußböden: 34 mm
Böden mit Fußbodenheizung: 40 mm

Überspannungen größer als 1,5 m mindestens 59 mm oder mehr auf die Schwalbenschwanzplatten aufbringen.

Können Duofor® Schwalbenschwanzplatten verschraubt oder vernagelt werden?

Nur bei einer nicht schwimmenden Verlegung darf die Platte mit drei Nägeln auf dem Balken befestigt werden. Bei dem zusätzlichen Einbau einer Fußbodenheizung werden die Duofor Platten nur mit zwei Nägeln pro Plattenbreite im oberen Profil befestigt.

Bei einer "schwimmenden" Verlegung darf man die Platten nicht am Baukörper befestigen.

Wie groß darf das Achsmaß maximal sein?
Das maximale Achsmaß beträgt 2,5 m (Mitte Balken - Mitte Balken).
Sind die Balken stabil genug für diesen Bodenaufbau?

Nach Angabe der Balkenbreite und -höhe, des größten Abstandes der Balken (Mitte-Mitte) bietet Duofor kostenlos einen Verlegeplan und eine Plattenoptimierung.

Weitere wichtige Fragen:
- Welche Unterdecke wird an den Balken befestigt?
- Werden wohnungstrennende Wände eingebaut?
- Wie ist die Raumnutzung (Wohnung, Büro etc)?
- Wie ist die Gesamtstärke des Schwalbenschwanzbodens?
- Wie wird der Bodenbelag aussehen?

Welche ökonomischen Längen stehen zur Verfügung?

Unsere standardmäßigen Plattenlängen sind in der Anwendung ökonomisch und effizient. Die Standardlängen stimmen oft mit den vorhandenen Balkenabständen + 100 mm für die Überlappung in Längsrichtung überein.

1300 mm: 2 x 600 mm + 100 mm / 1600 mm: 3 x 500 mm + 100 mm.
1900 mm: 3 x 600 mm + 100 mm / 2200 mm: 3 x 700 mm + 100 mm.

Für die weniger häufig vorhandenen Mitte - Mitte - Abstände der Balken sind die Längen 1200 mm, 1530 mm, 1830 mm und 2000 mm verfügbar.

Wie werden Duofor® Schwalbenschwanzplatten verlegt?

In der Breite: In der Breite werden die Profile mit der Außenseite aufeinander gelegt. Farbkennzeichnung aufeinander legen.

In der Längsrichtung: Die Platten werden im Wechsel mit der Beschriftung nach oben bzw. unten verlegt. Farbkennzeichnung aufeinander legen.

Erste, zweite, dritte Platte usw. werden mit dem Aufkleber nach unten zeigend verlegt. Danach zweite, vierte, sechste Platte usw. wird mit dem Aufkleber nach oben zeigend verlegt.
